iPhone / iPad με LiDARΑποτύπωση

Κάτοψη διαμερίσματος με το iPhone. Μετρημένη, σε DXF.

Η Αποτύπωση σαρώνει τους χώρους με τον αισθητήρα LiDAR, φτιάχνει κάτοψη με τοίχους, ανοίγματα και εξοπλισμό, διορθώνει μήκη και γωνίες με τις μετρήσεις σας και εξάγει σχέδιο 1:50, πίνακες και προμέτρηση.

Ζητήστε επίδειξη Πώς λειτουργεί
iPhone / iPad με LiDAR · iOS 17+Μετρήσεις laser & διαγώνιοιDXF · PDF · CSV
Αποτύπωση: κάτοψη διαμερίσματος έξι χώρων με διαστάσεις και κουφώματα

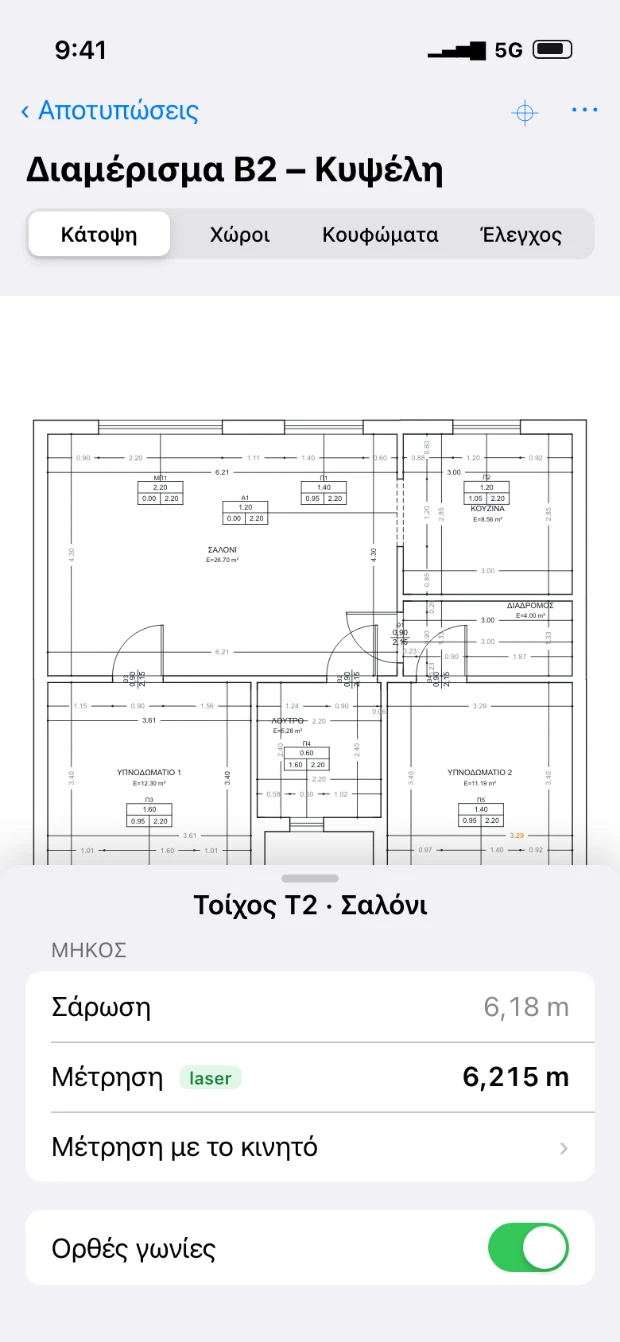

Αποτύπωση: επιλεγμένος τοίχος με μέτρηση laser και ορθές γωνίες
1:50κάτοψη σε DXF και PDF με πινακίδα, κατά το πρότυπο του γραφείου
6 μορφέςεξαγωγής: DXF, PDF A4/A3, PNG, CSV, USDZ, JSON
Gauss–Newtonσυνόρθωση δικτύου με μήκη και διαγωνίους για σωστές γωνίες
21 layersστο DXF, με πάχη γραμμών και ελληνικά (Windows-1253)

Το σχέδιο

Από τη σάρωση στο σχέδιο του γραφείου.

Η οθόνη, το DXF, το PDF και η εικόνα βγαίνουν από το ίδιο σχέδιο. Αυτό που βλέπετε εδώ το παρήγαγε ο κώδικας της εφαρμογής για ένα διαμέρισμα επίδειξης.

Κάτοψη διαμερίσματος 68 τ.μ. από την Αποτύπωση: σαλόνι, κουζίνα, διάδρομος, δύο υπνοδωμάτια και λουτρό, με διαστάσεις, θύρες και παράθυρα
Διάσταση μετρημένη με laser ή μετροταινία Μέτρηση με το κινητό Τιμή σάρωσης που δεν έχει ελεγχθεί

Συμβολισμοί κατά το σχέδιο του γραφείου

  • Τοίχοι με διπλή γραμμή 0,40 mm, όλα τα άλλα 0,25 mm.
  • Θύρες με φύλλο και τόξο, και κλάσμα πλάτος / ύψος κάθετα στον τοίχο.
  • Σε παράθυρα και μπαλκονόπορτες, πινακάκι με πλάτος, ποδιά και άνω στάθμη ανοίγματος.
  • Αλυσίδα διαστάσεων πεσσός – άνοιγμα – πεσσός σε κάθε τοίχο με ανοίγματα.
  • Ονόματα χώρων με κεφαλαία, περίπου 2 mm σε εκτύπωση 1:50.

Layers του DXF

WALLS · WALLS-VIRTUAL · DOORS · WINDOWS · BALCONY-DOORS · OPENINGS · OPENING-LABELS · TAGS · STAIRS · FIXTURES · FURNITURE · DIM-LINES · DIM-LASER · DIM-PHONE · DIM-SCAN · DIAGONALS · ROOM-NAMES · NORTH · TITLE · ELEV-OUTLINE · ELEV-DIM

Συν το σβηστό ROOM-OUTLINE με κλειστό περίγραμμα κάθε χώρου, για μέτρηση εμβαδού στο CAD. Μονάδα σχεδίου: 1 m.

Λειτουργίες

Σάρωση, ακρίβεια, τεκμηρίωση.

Σάρωση

  • Σάρωση χώρο προς χώρο σε μία συνεχόμενη σάρωση, με ένωση σε ενιαία κάτοψη.
  • Ή χωριστές σαρώσεις και ένωση «σαν παζλ»: δηλώνετε ότι δύο θύρες είναι η ίδια και ο χώρος έρχεται στη θέση του.
  • Αναγνώριση θυρών, παραθύρων, μπαλκονοπορτών, ανοιγμάτων, ειδών υγιεινής και συσκευών κουζίνας.
  • Κάθε χώρος γράφεται στη συσκευή μόλις ολοκληρωθεί: αν η εφαρμογή κλείσει, ανακτάται στην επόμενη εκκίνηση.

Ακρίβεια

  • Μέτρηση τοίχων με laser ή μετροταινία: το περίγραμμα ξανακλείνει με ελάχιστα τετράγωνα.
  • Μέτρηση διαγωνίων: η συνόρθωση δικτύου διορθώνει και τις γωνίες, και αναφέρει πόσο άλλαξαν.
  • Ορθές γωνίες με έναν διακόπτη, για ορθογώνιους χώρους.
  • Έλεγχος ποιότητας: τοίχοι χαμηλής βεβαιότητας, μετρήσεις που δεν κλείνουν, ύποπτες τιμές, επικαλύψεις.

Επεξεργασία

  • Προσθήκη και διόρθωση ανοιγμάτων, κολόνες και εσοχές σε τοίχο ή γωνία.
  • Χώρος με διαστάσεις χωρίς σάρωση, π.χ. εξώστης στον ήλιο.
  • Πάχη τοίχων: εξωτερικοί από ρύθμιση, εσωτερικοί από τη σάρωση ή από την τιμή που ορίζετε. Εκτίμηση μικτού εμβαδού.
  • Αναίρεση και επανάληψη.

Τεκμηρίωση

  • Χρήσεις χώρων με σύνολα για κύριους, βοηθητικούς και εξώστες.
  • Φωτογραφίες και σημειώσεις ανά χώρο.
  • Προμέτρηση: δάπεδα, καθαρές επιφάνειες τοίχων, σοβατεπί, όγκοι, και προϋπολογισμός με δικές σας τιμές μονάδας.
  • Αναπτύγματα τοίχων με τα ανοίγματα και τα ύψη τους.

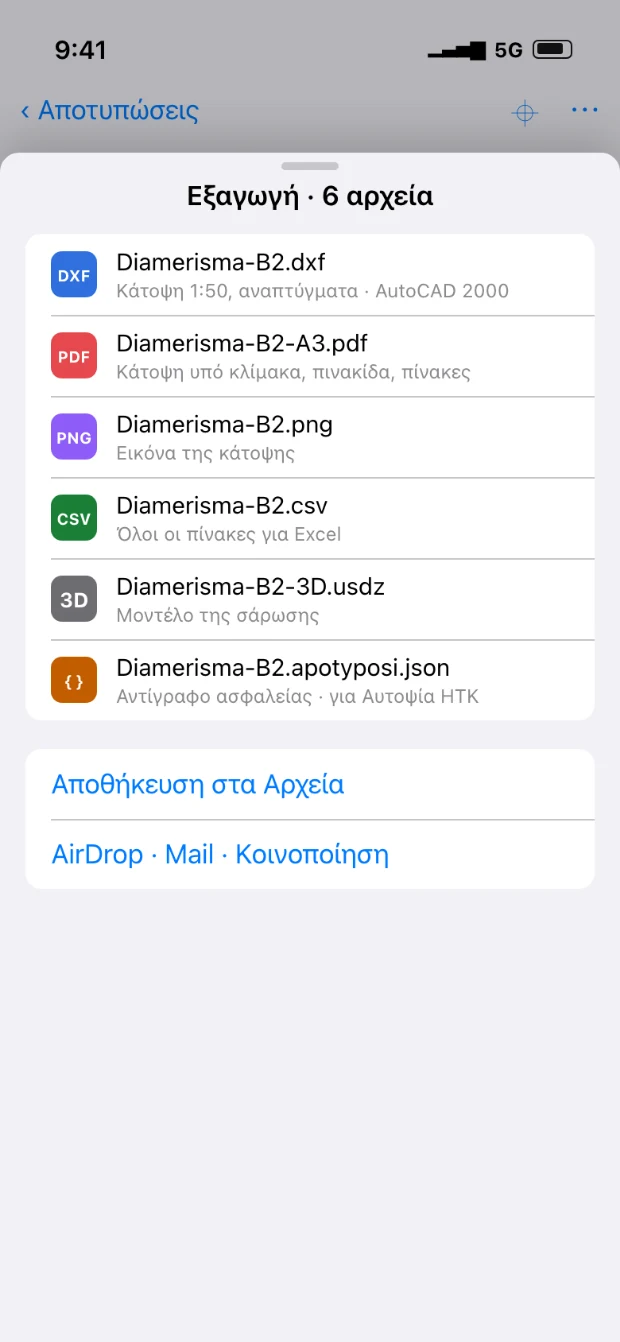

Εξαγωγές

Έξι αρχεία, ένα πάτημα.

ΑρχείοΠεριεχόμενο
.dxfΚάτοψη σε μέτρα για εκτύπωση 1:50, αναπτύγματα, στοιχεία έργου. Μορφή AutoCAD 2000, πάχος γραμμής ανά layer, ελληνικά σε Windows-1253.
-A4.pdf · -A3.pdfΚάτοψη υπό κλίμακα με πινακίδα, πίνακες εμβαδών, χώρων, κουφωμάτων, προμέτρησης και κόστους, αναπτύγματα 1:75, φωτογραφίες.
.pngΕικόνα της κάτοψης, με την εμφάνιση της εκτύπωσης 1:50.
.csvΌλοι οι πίνακες για Excel με ελληνικές ρυθμίσεις.
-3D.usdzΤο τρισδιάστατο μοντέλο της σάρωσης.
.apotyposi.jsonΑντίγραφο ασφαλείας του έργου με σάρωση και φωτογραφίες. Εισάγεται και στην Αυτοψία ΗΤΚ.

Πώς λειτουργεί

Από την πόρτα του διαμερίσματος στο DXF.

Νέο έργο

Ένα έργο για κάθε διαμέρισμα, με όνομα ή διεύθυνση. Τα στοιχεία του μηχανικού μπαίνουν στην πινακίδα του PDF.

Σάρωση

Περπατήστε χώρο προς χώρο σε μία συνεχόμενη σάρωση, ώστε οι χώροι να ενωθούν σε ενιαία κάτοψη. Κάθε δωμάτιο σαρώνεται ως ξεχωριστός χώρος.

Μετρήσεις

Αγγίξτε έναν τοίχο και δώστε το μήκος από το laser. Ο τοίχος παίρνει ακριβώς το μετρημένο μήκος και η διαφορά κλεισίματος πηγαίνει στους τοίχους χωρίς μέτρηση.

Γωνίες

Μετρήστε μία διαγώνιο από γωνία σε γωνία (Κ1, Κ2, …) ή ενεργοποιήστε τις «Ορθές γωνίες» σε ορθογώνιους χώρους.

Έλεγχος

Η καρτέλα «Έλεγχος» δείχνει τι θέλει προσοχή: χώροι χωρίς καμία μέτρηση, μετρήσεις με το κινητό, τοίχοι χαμηλής βεβαιότητας.

Χρήσεις και προμέτρηση

Ορίστε χρήση, ύψος, φωτογραφίες και σημειώσεις ανά χώρο. Η προμέτρηση υπολογίζεται μόνη της· προσθέστε εργασίες με δικές σας τιμές.

Εξαγωγή

DXF για το CAD, PDF για τον φάκελο, CSV για το Excel. Ή JSON για τη σύγκριση με την άδεια στην Αυτοψία ΗΤΚ.

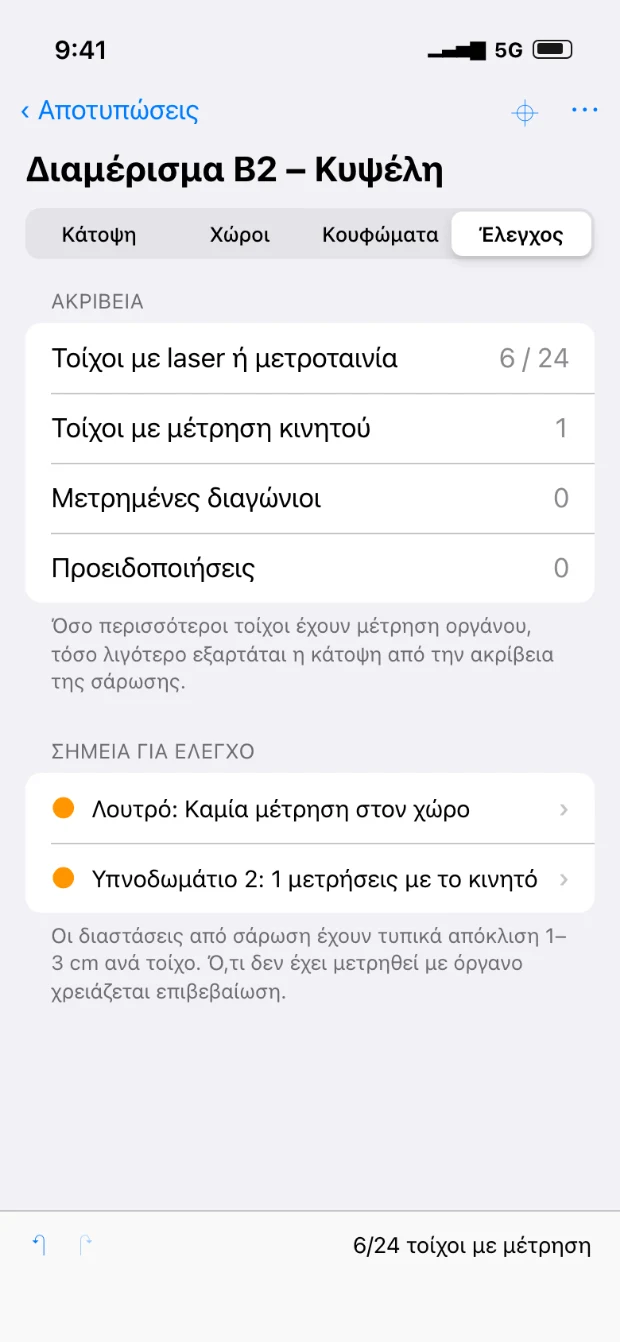

Αποτύπωση: έλεγχος ποιότητας με τοίχους που έχουν μέτρηση οργάνου και σημεία για έλεγχο

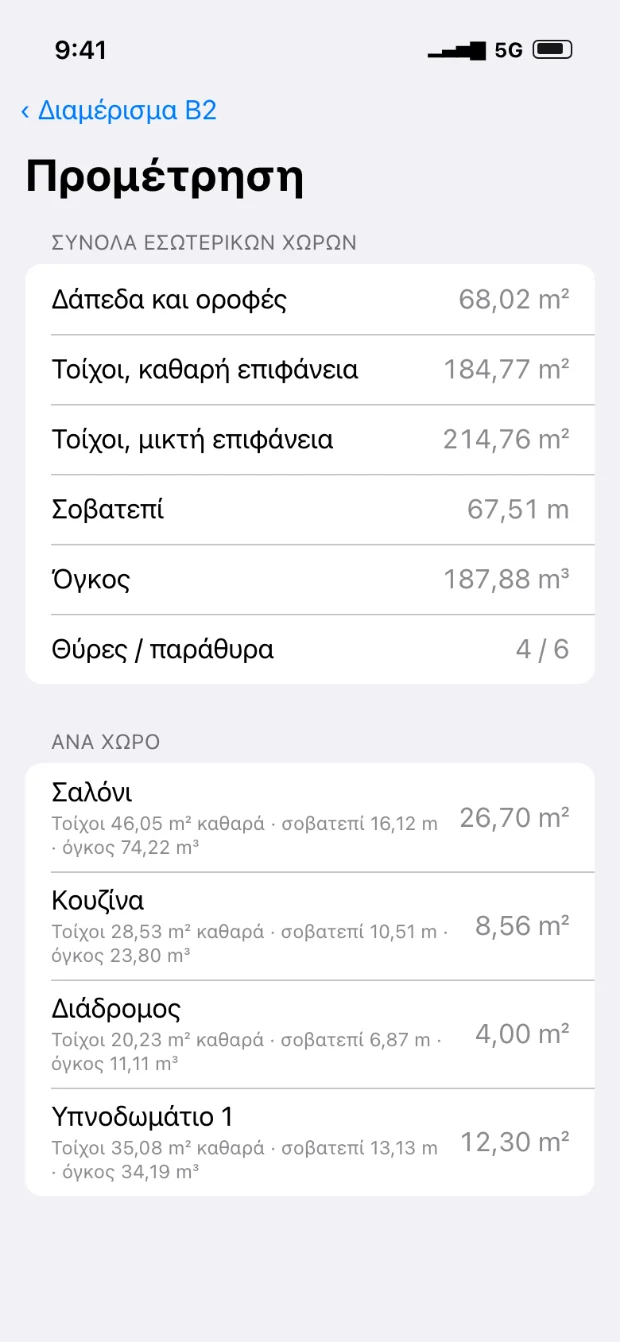

Αποτύπωση: προμέτρηση με δάπεδα, επιφάνειες τοίχων, σοβατεπί και όγκο

Οθόνες

Δείτε την εφαρμογή.

Οι οθόνες ακολουθούν την εφαρμογή iOS· η κάτοψη, τα εμβαδά, η προμέτρηση και ο έλεγχος υπολογίστηκαν από τον κώδικα της Αποτύπωσης για το διαμέρισμα επίδειξης.

Ακρίβεια

Τι μετράει η σάρωση, και τι εσείς.

  • Οι διαστάσεις είναι καθαρές, μεταξύ εσωτερικών παρειών.
  • Η σάρωση LiDAR έχει τυπικά απόκλιση 1–3 cm ανά τοίχο, περισσότερο σε μεγάλους χώρους, τζαμαρίες, καθρέφτες και τοίχους πίσω από έπιπλα.
  • Με μέτρηση laser ο τοίχος παίρνει ακριβώς το μετρημένο μήκος. Με διαγώνιο, οι γωνίες προκύπτουν από τις μετρήσεις.
  • Αν οι μετρήσεις δεν συμφωνούν, η διαφορά μοιράζεται ανάλογα με την αξιοπιστία τους (laser, διαγώνιος, κινητό) και αναφέρεται.
  • Το μικτό εμβαδόν είναι εκτίμηση: το πάχος των εξωτερικών τοίχων δεν μετριέται από μέσα.
Η εφαρμογή δεν αντικαθιστά αποτύπωση για επίσημη χρήση. Ό,τι δεν έχει μετρηθεί με όργανο χρειάζεται επιβεβαίωση πριν μπει σε μελέτη ή κατασκευή.

Απαιτήσεις

  • iPhone Pro ή iPad Pro με αισθητήρα LiDAR
  • iOS / iPadOS 17 ή νεότερο
  • Τα έργα μένουν στη συσκευή· κρατήστε αντίγραφα ασφαλείας JSON

Γνωστά όρια

  • Καμπύλοι τοίχοι σχεδιάζονται ως ευθείες (η χορδή τους)
  • Η φορά ανοίγματος των θυρών ορίζεται με το χέρι
  • Ο εξοπλισμός σχεδιάζεται ως ορθογώνιο ίχνος με ετικέτα
  • Δεν υπάρχει σύνδεση με Bluetooth αποστασιόμετρο ούτε εξαγωγή IFC

Ερωτήσεις

Συχνές ερωτήσεις για την Αποτύπωση

Ποιες συσκευές υποστηρίζονται;

iPhone και iPad με αισθητήρα LiDAR (τα μοντέλα Pro) και iOS / iPadOS 17 ή νεότερο. Σε συσκευή χωρίς LiDAR μπορείτε να δείτε και να εξαγάγετε έργα, αλλά όχι να σαρώσετε.

Ανοίγει το DXF στο AutoCAD;

Το DXF γράφεται σε μορφή AutoCAD 2000, με 1 μονάδα = 1 m, layers με πάχη γραμμών και ελληνικά σε κωδικοσελίδα Windows-1253. Τυπώνεται σε 1:50 χωρίς κλιμάκωση.

Πόσο ακριβής είναι η κάτοψη;

Όσο ακριβείς είναι οι μετρήσεις σας. Η σάρωση δίνει τυπικά 1–3 cm ανά τοίχο· με laser σε κάθε τοίχο και μία διαγώνιο ανά χώρο, η κάτοψη ακολουθεί τις μετρήσεις και η εφαρμογή αναφέρει τα υπόλοιπα.

Πρέπει να σαρώσω όλο το διαμέρισμα σε μία σάρωση;

Είναι ο πιο γρήγορος τρόπος, γιατί οι χώροι ενώνονται αυτόματα. Μπορείτε όμως να σαρώσετε χώρους χωριστά και να τους ενώσετε στις κοινές θύρες, ή να προσθέσετε χώρο με διαστάσεις χωρίς σάρωση.

Πού αποθηκεύονται τα έργα;

Στη συσκευή σας. Δεν γίνεται συγχρονισμός με cloud· με το αντίγραφο ασφαλείας .apotyposi.json κρατάτε το έργο με τη σάρωση και τις φωτογραφίες.
