Ελαφρύ CAD για DXF. Δωρεάν.
Το Σχέδιο ανοίγει, σχεδιάζει και αποθηκεύει DXF, με γραμμή εντολών όπως το AutoCAD, στα ελληνικά. Έχει αρχιτεκτονικά εργαλεία (τοίχοι, κουφώματα, κλίμακες, εμβαδά, πινακίδα) και τοπογραφικά (σημεία, TIN, ισοϋψείς, μηκοτομή). Ένα αρχείο, χωρίς εγκατάσταση, χωρίς λογαριασμό· τα σχέδιά σας δεν φεύγουν από τον υπολογιστή.
Λειτουργίες
Ό,τι χρειάζεται ένα καθημερινό σχέδιο.
Οι οθόνες είναι από την εφαρμογή με τα δείγματα που τη συνοδεύουν: μια κάτοψη με πινακίδα και ένα τοπογραφικό από 320 σημεία.

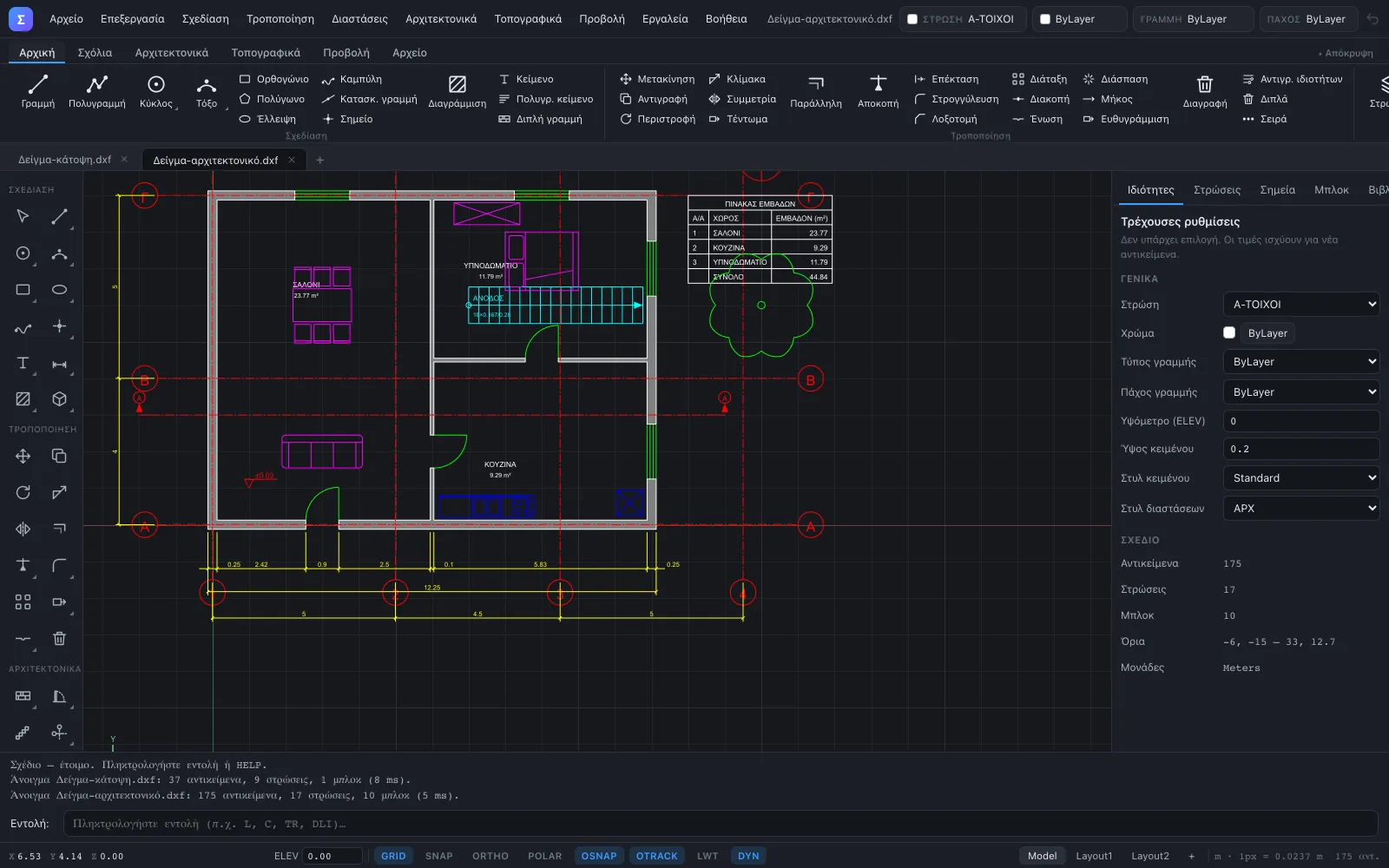

Κάτοψη σε λίγα λεπτά
Τοίχοι με πάχος που καθαρίζουν μόνοι τους τις συμβολές, πόρτες και παράθυρα που κόβουν τον τοίχο, κλίμακες από το ύψος ορόφου, άξονες κανάβου, στάθμες, ονόματα χώρων με εμβαδόν και πίνακας εμβαδών.
- ARCHSETUP: μονάδες, κλίμακα, στρώσεις και στυλ διαστάσεων με μία κίνηση
- Βιβλιοθήκη 42 συμβόλων: έπιπλα, είδη υγιεινής, δέντρα, αυτοκίνητα, βορράς
- Διαστάσεις αλυσίδας τοίχου με ένα κλικ (DIMWALL)

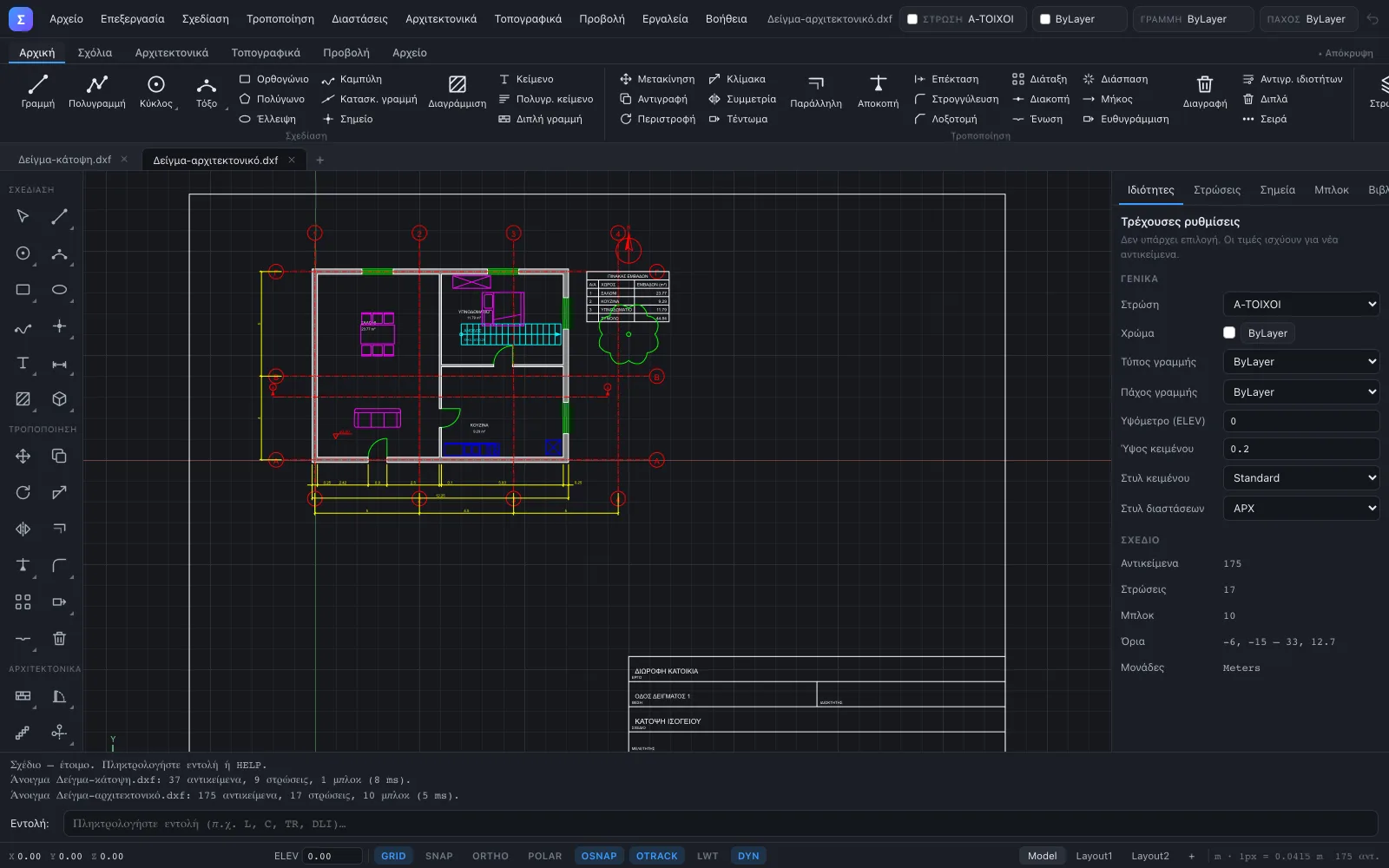

Πλαίσιο, πινακίδα, εκτύπωση υπό κλίμακα
Πλαίσιο φύλλου από A4 έως A0 με πινακίδα έργου, διατάξεις με viewports και κλίμακα, εκτύπωση με ζωντανή προεπισκόπηση και PDF μέσω του «Microsoft Print to PDF».
- Διατάξεις (layouts) με viewports
- Εξαγωγή σε SVG και PNG
- Αυτόματη αποθήκευση και ανάκτηση μετά από διακοπή

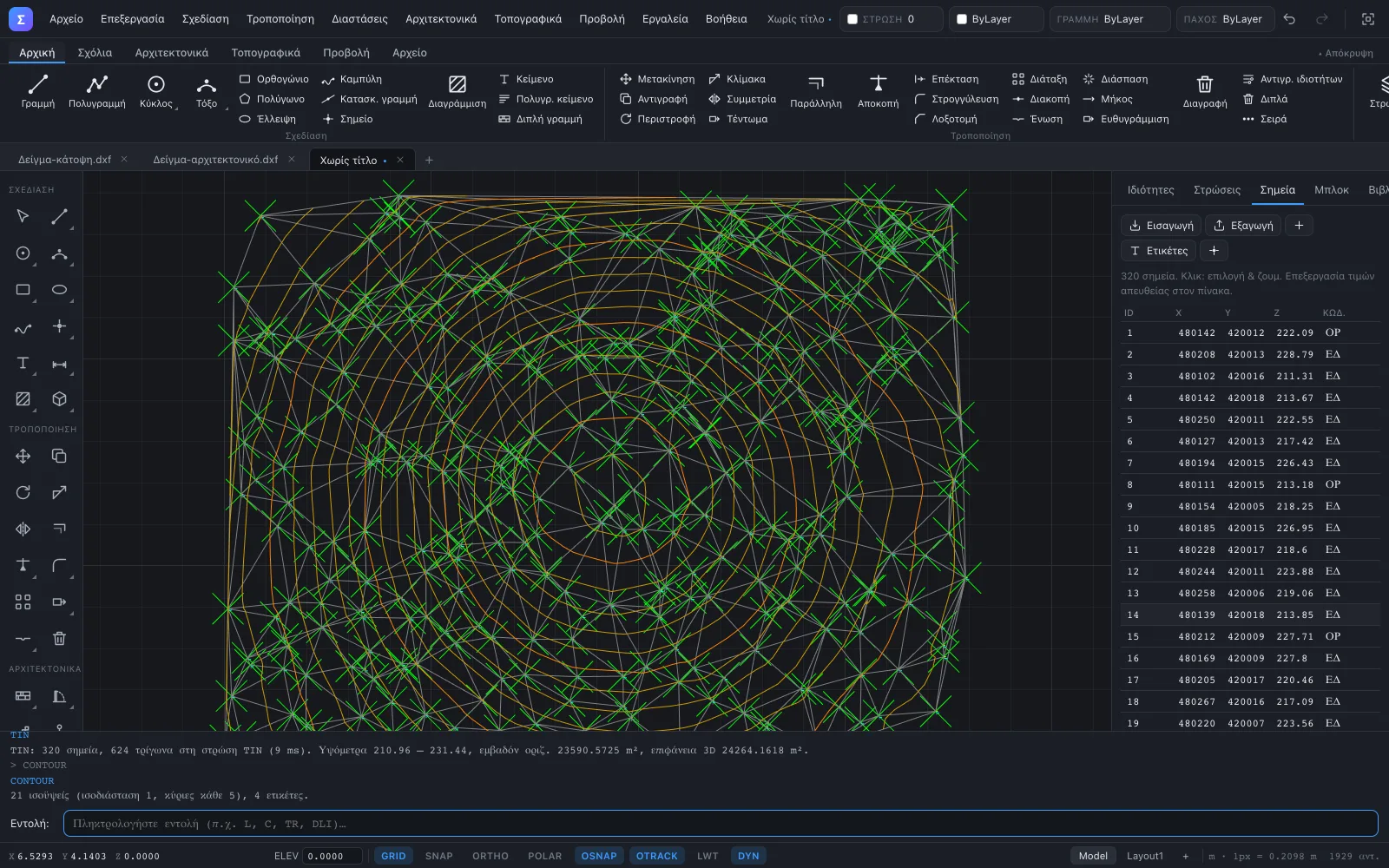

Από τα σημεία στις ισοϋψείς
Εισαγωγή σημείων από CSV ή TXT με αυτόματη ανίχνευση στηλών, τριγωνισμός Delaunay, ισοϋψείς με κύριες και ετικέτες, υψόμετρο και κλίση σε οποιοδήποτε σημείο, μηκοτομή και όγκοι εκσκαφής και επίχωσης.
- TIN από 50.000 σημεία σε λιγότερο από ένα δευτερόλεπτο
- Πίνακας συντεταγμένων κορυφών με εμβαδόν και περίμετρο
- Γωνίες σε μοίρες ή βαθμούς (grads), αζιμούθια
Σχεδίαση και τροποποίηση
- Γραμμή εντολών όπως στο AutoCAD:
L,PL,C,TR,EX,O,F,M,CO,RO,DLI… - Λειτουργεί και με ελληνικό πληκτρολόγιο:
λ= LINE,ψ= CIRCLE - Έλξεις, ORTHO, POLAR, OTRACK, λαβές (grips), συντεταγμένες απόλυτες και σχετικές
- Διπλές γραμμές, πίνακες, διαγραμμίσεις, ομάδες, εύρεση και αντικατάσταση κειμένου
Πολλά σχέδια μαζί
- Κάθε σχέδιο σε δική του καρτέλα, με δική του αναίρεση και προβολή
- Αντιγραφή και επικόλληση μεταξύ σχεδίων, και στις ίδιες συντεταγμένες
- Εισαγωγή άλλου DXF ως μπλοκ και εισαγωγή στρώσεων, στυλ και μπλοκ από ανοιχτό σχέδιο
- Εικόνα υποβάθρου με γεωαναφορά από world file (ορθοφωτογραφίες, χάρτες)
Λήψη
Σχέδιο 0.5.0, δωρεάν.
Έκδοση 0.5.0 της 24/10/2026 · Schedio-0.5.0.zip · 0,3 MB. Περιέχει την εφαρμογή, τους εκκινητές και τρία δείγματα (κάτοψη, αρχιτεκτονικό, σημεία).
Αποσυμπιέστε
Τον φάκελο Schedio όπου θέλετε, π.χ. C:\Schedio. Δεν χρειάζεται εγκατάσταση ούτε δικαιώματα διαχειριστή.
Ανοίξτε
Διπλό κλικ στο Σχέδιο.bat: ανοίγει ως παράθυρο εφαρμογής στον Edge, με δικό του προφίλ. Εναλλακτικά ανοίξτε το Schedio.html με Edge ή Chrome.
Δοκιμάστε
Σύρετε το Δείγμα-κάτοψη.dxf στο παράθυρο, ή γράψτε IMPORTPOINTS, TIN και CONTOUR με το Δείγμα-σημεία.csv.
.bat που κατεβάσατε από το internet («Περισσότερες πληροφορίες» → «Εκτέλεση»). Ο εκκινητής απλώς ανοίγει το Schedio.html στον Edge· μπορείτε να το ανοίξετε και απευθείας.Αρχεία
| Μορφή | Υποστήριξη |
|---|---|
| DXF | Άνοιγμα R12 έως R2018 ASCII, αποθήκευση R2013 (UTF-8) |
| DWG | Μέσω του δωρεάν ODA File Converter (σε DXF και πίσω) |
| CSV / TXT | Σημεία αποτύπωσης: εισαγωγή και εξαγωγή |
| PNG, JPG, SVG | Εικόνα υποβάθρου, με world file για γεωαναφορά |
| PDF, SVG, PNG | Εκτύπωση και εξαγωγή |
Ερωτήσεις
Συχνές ερωτήσεις για το Σχέδιο
Είναι πραγματικά δωρεάν;
Ναι. Το κατεβάζετε και το χρησιμοποιείτε χωρίς συνδρομή, χωρίς λογαριασμό και χωρίς χρονικό όριο, και για επαγγελματική δουλειά.
Χρειάζεται internet;
Όχι. Το Σχέδιο είναι ένα αρχείο HTML με όλο τον κώδικα μέσα του· δουλεύει χωρίς σύνδεση και τα σχέδιά σας δεν φεύγουν από τον υπολογιστή.
Ανοίγει τα DXF του AutoCAD;
Ναι, DXF ASCII από R12 έως R2018 (AutoCAD, progeCAD, BricsCAD, QGIS κ.ά.), και αποθηκεύει σε R2013 που ανοίγουν όλα. Για DWG χρησιμοποιήστε τον δωρεάν ODA File Converter.
Δουλεύει σε Mac;
Ο εκκινητής .bat είναι για Windows. Επειδή όμως το Σχέδιο είναι ένα αρχείο HTML, ανοίγει και σε macOS ή Linux με τον Chrome ή τον Edge (άνοιγμα του Schedio.html).
Μπορώ να συνεχίσω το σχέδιο στην Όψη;
Ναι. Μια κάτοψη με τοίχους (διπλές γραμμές), πόρτες, παράθυρα και ονόματα χώρων γίνεται στην Όψη μοντέλο BIM και φωτορεαλιστικό render.
